Descriere

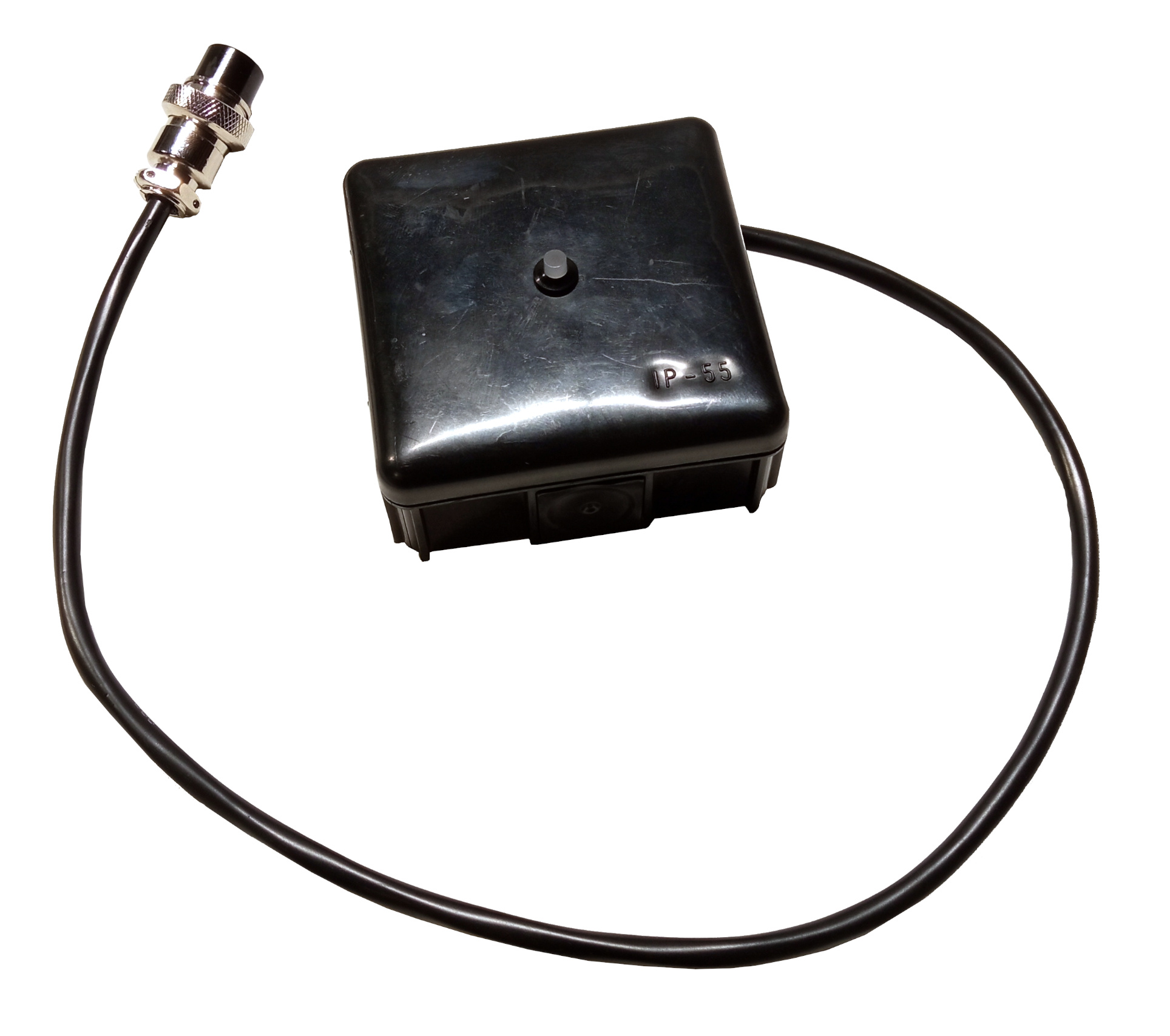

Interfata invertor solar / Generator
Interfata de conversie a comenzilor de pornire si oprire furnizate de anumite invertoare Off Grid.
Converteste comenzile NC = PORNIT si NO = STOP in comenzi de pornire si oprire tip impuls, NC cu durata de 2 secunde.
Primul impuls = PORNIT, urmatorul impuls = OPRIT.
Aceasta interfata permite utilizarea generatoarelor Stager din seria FD xxxx ER Automatic pentru incarcarea automata a acumulatorilor de stocare a anumitor sisteme Off Grid
Dare tehnice:
Tensiune de alimentare ( se alimenteaza din conectorul generatorului): 7 - 35Vcc
Durata impuls: 2 secunde
Curent maxim absorbit: 50 mA
Curent maxim prin contactul releului intern: 7 A
Sursa de incarcare pentru bateria generatorului nu este inclusa.
Conexiuni electrice:

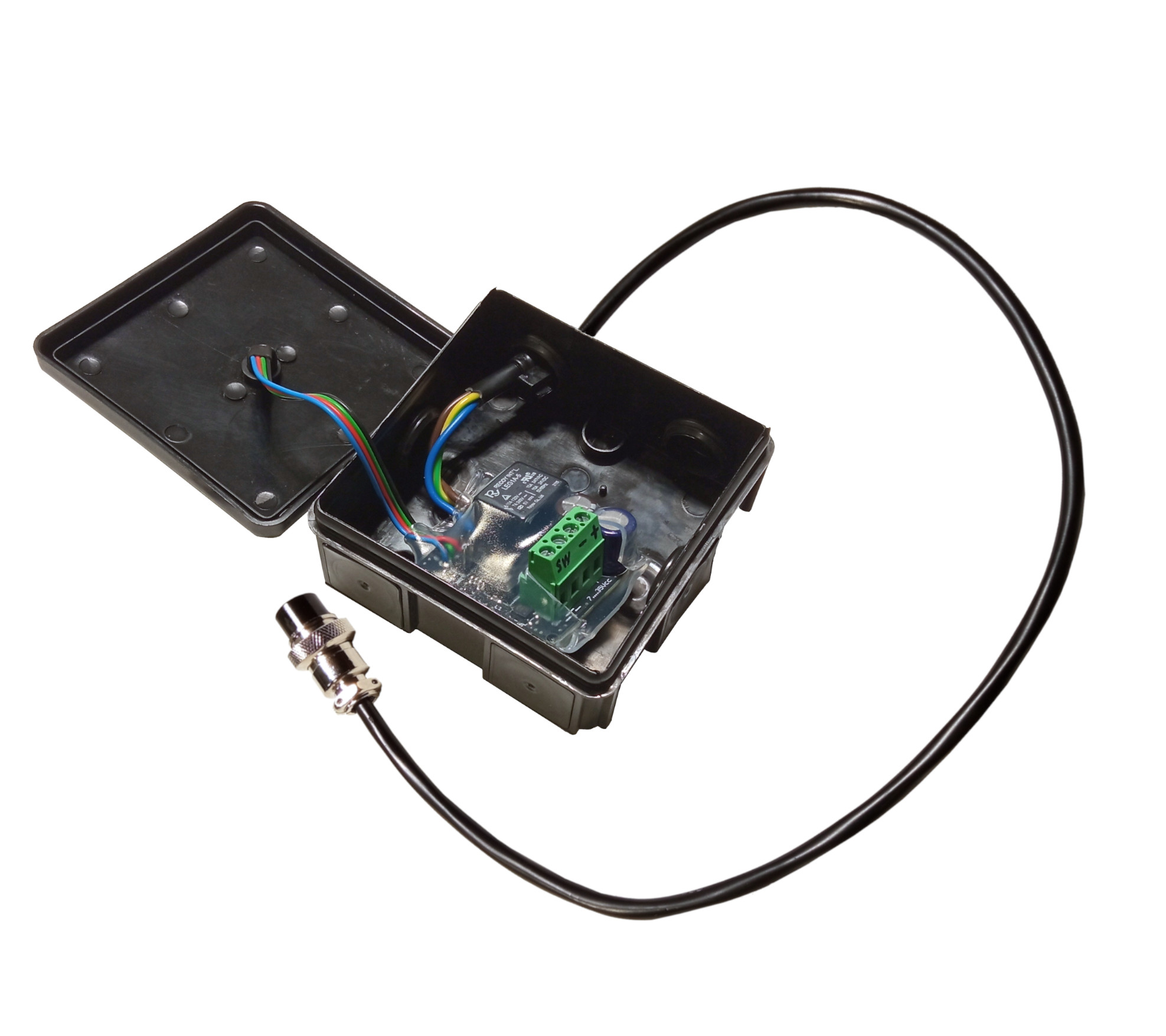

1. Incarcarea bateriei generatorului se poate conecta la regleta din interior pozitionata pe placa de circuit (PCB), respectand polaritatea inscriptionata pe aceasta ( - respectiv + ) .
2.Conexiunea cu generatorul se face pe 3 fire: 1 = 200 ( + )
2 = 0 ( - )
3 = 277 ( Start )
3. Conexiunea cu invertorul solar se face prin 2 fire, aceasta se conecteaza la regleta din interior pozitionata pe placa de circuit (PCB) inscriptionata cu ( SW ), comanda nu necesita tensiune (este cu potential 0)
NC = Generator pornit
NO = Generator oprit
Semnificatie LED:
Albastru intermitent lent = Interfata alimentata (standby) asteptare, generator oprit
Verde intermitent = initializare pornire generator
Verde permanent = generator pornit
Alb intermitent lent = initializare oprire generator
Albasstru intermitent rapid = tensiunea baterie generatorului este prea mica, posibil incarcare sau baterie defecte ( verificati tensiunea baterie montate pe generator ).
Alb intermitent rapid = tensiunea baterie generatorului este prea mare, posibil incarcare defecta ( verificati tensiunea furnizata de sursa, care incarca bateria generatorului ).
Interfata este destinata utilizarii cu invertoarele solare Off Grid care, atunci cand nu au alta sursa de energie (reteaua este in avarie sau absenta, panourile fotovoltaice nu furnizeaza energie si bateria de stocare este descarcata) semnalizeaza catre exterior acest lucru prin inchiderea uni contact, contact care va fi deschis in momentul in care bateria a fost reincarcata.
Instalarea se face de personal calificat.
